Sänglyftsystem

Baserat på vår väl beprövade sänglyft, har vi utvecklat ett komplett sänglyftsystem.
Innebär att samma sänglyft dels kan användas till vårt sortiment av sängbottnar och dels till att lyfta befintliga sängar/resårmadrasser. En lösning som kan reducera behovet av lager inom ex vis hjälpmedelsverksamheten.

Funktion

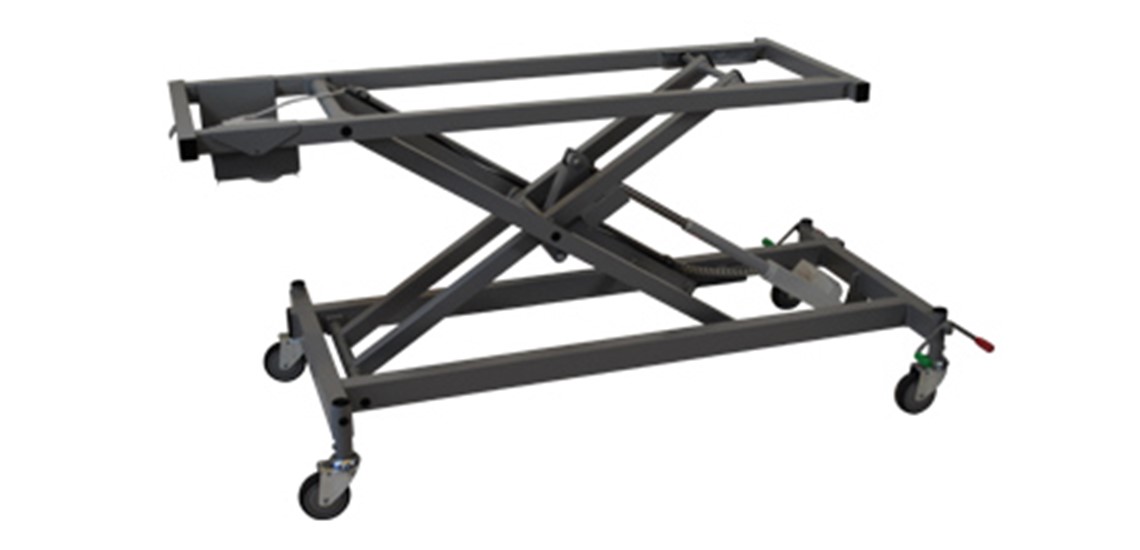

COMFORT SÄNGLYFTSYSTEM monteras under befintliga sängar, ex vis resårmadrasser eller sängramar och är elektriskt reglerbar i höjd. Kräver dock att den befintliga sängen är tillräckligt stabil och ihopmonterad på ett sådant sätt att den klarar att bli lyft!
Med hjälp av de ställbara lyftbeslagen är det enkelt att anpassa sänglyftsystemet till den befintliga sängen. Sänglyften finns i två bredder, för 80-90 cm säng och 105-120 cm säng. Smal sänglyft kan levereras med individuellt eller centralt låsbara hjul, bred sänglyft enbart med centralt låsbara hjul.
Lyftbåge och stödhandtag/stödgrind kan monteras för att underlätta bl a förflyttningar!

Sänglyftsystem

Lyftbeslag

Sänglyftsystem

Dävertfäste

Sänglyftsystem

Stödhandtag

YTBEHANDLING
Sänglyftsystemets metalldelar är pulverlackerade.

RENGÖRING
Samtliga ytor kan rengöras med normalt förekommande rengörings- och desinficeringsmedel.

ELEKTRONIK OCH MOTORER
Sänglyftsystemet drivs av ett lågvoltsystem, 24 V. Lyftmotorn har inbyggda gränslägen för skonsam start/stopp, skyddsklass IPX6.

LJUD
Max ljud = 47 dB

NORM
Testad och godkänd enligt IEC 60601-2-52

ARTIKELNUMMER
CSMQ-HxxxQ = Sänglyft för 80-90 cm bredd, centralt låsbara hjul *
CSMQ-LxxxQ = Sänglyft för 105-120 cm bredd, centralt låsbara hjul *
*) xxx = hjuldiamter, 050, 080, eller 125mm

6001    = Dävertfäste
6002    = Lyftbeslag 80-90 (set)
6003    = Lyftbeslag 105-120 (set)
6004    = Balk för montering stödhandtag/stödgrind
TP-031 = Stödhandtag för montering på balk (6004)

 EGENSKAP SÄNGLYFT Typ H Typ L
Låsning av hjul C-lås C-lås
Hjuldiameter, standard 100 mm 100 mm
Alternativa hjuldiameter 50, 80 mm 50, 80 mm
Lägsta höjd  ca 24-29 cm ca 24-29 cm
Högsta höjd ca 72-77 cm ca 70-75 cm
Frigång  ca 11-16 cm ca 11-16 cm
Vikt 43 kg 58 kg

SWL (Safety working load)
Baserad på vanlig resårbotten

 235 kg 285 kg
Brukarvikt 200 kg 250 kg



Instruktioner för användare av Comfort Sänglyftsystem

Ladda ner - filstorlek: 545KB

Visa alla bruksanvisningar för Sänglyftsystem
